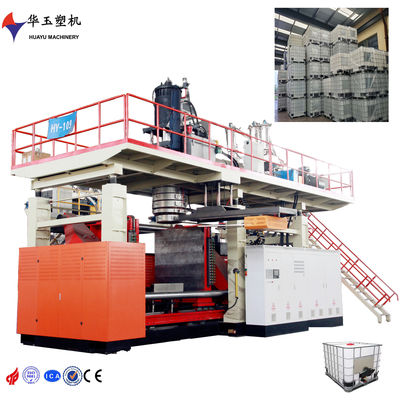

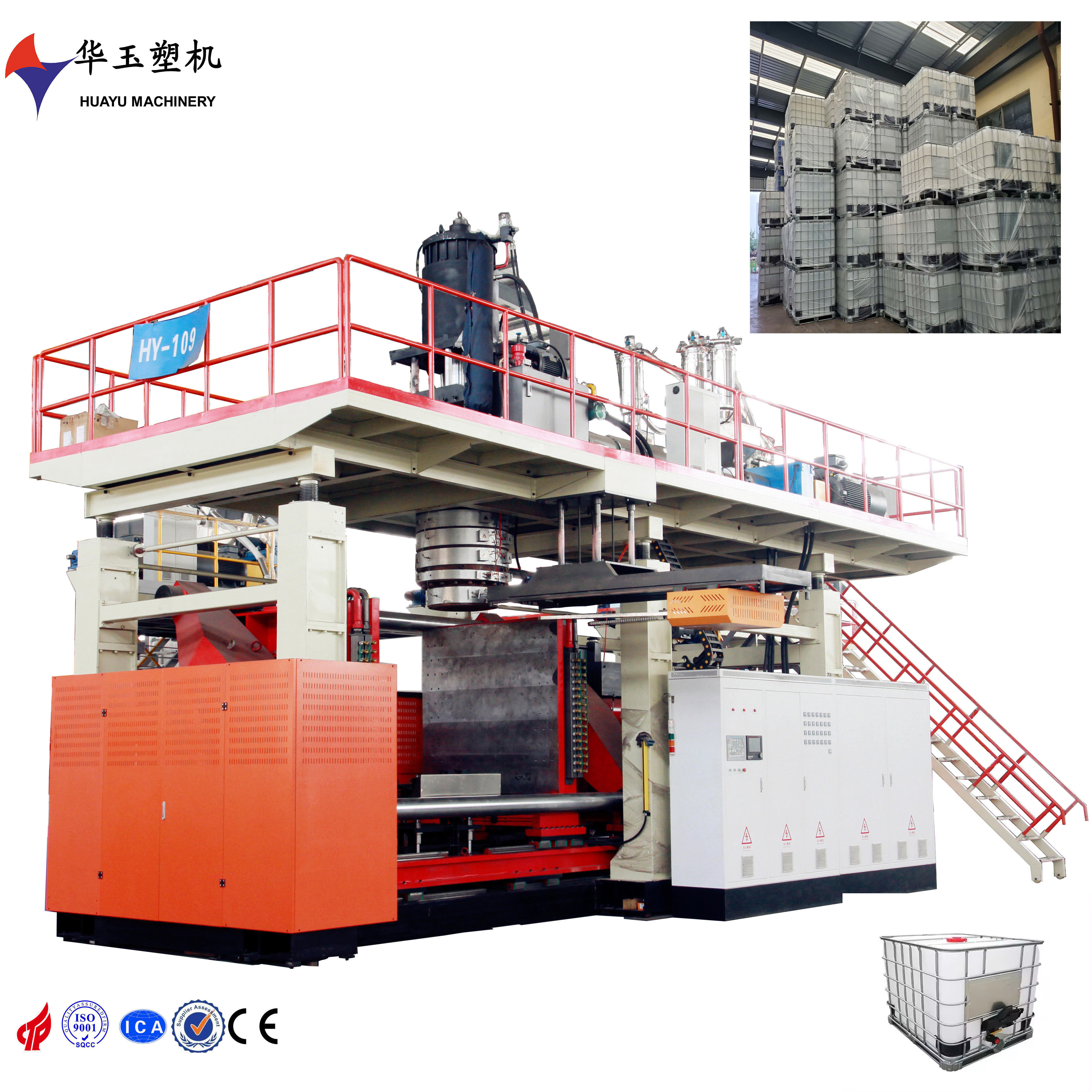

HYBM1000-1-IBC Μηχανή χύτευσης IBC 38CrMoAlA

一. προϊόνταΠροϊόν

1, προδιαγραφή προϊόντος:1000L IBC βαρέλι

Προδιαγραφή προϊόντος: 1000L IBC

2, υλικό: HDPE

Υλικό: HDPE

3, απαιτούμενη ποσότητα παραγωγής: σε κανονικές συνθήκες λειτουργίας και κατά τη χρήση των πρώτων υλών που ορίζονται από τον αγοραστή, η ωριαία ποσότητα παραγωγής είναι περίπου:15-20个

Απαιτούμενη παραγωγικότητα:Υπό κανονικές συνθήκες λειτουργίας και χρησιμοποιώντας τις πρώτες ύλες που καθορίζονται από τον αγοραστή, η παραγωγή ανά ώρα είναι: 15-20

二Εργαλεία

1. συσκευή τύπου:HYBM-IBC-1

Μοντέλο μηχανής:HYBM-IBC-1

2. Αριθμός: 1 τεμάχιο.

Ποσότητα: 1 (σετ)

3. Εισαγωγή βασικού εξοπλισμού

Εισαγωγή βασικής διαμόρφωσης μηχανής

1Συστήματα εκτόξευσης

Στροφή: σύμφωνα με τις ιδιαιτερότητες επεξεργασίας της πρώτης ύλης, διάμετρο Φ150 μήκος ≥30:1υλικό 38CrMoAlA, επεξεργασία ρητίνης, σκληρότητα ≥ 800, εύθραυστη ≤ 2 βαθμίδες·

Στροφή:Σύμφωνα με τις επιδόσεις επεξεργασίας της πρώτης ύλης, η διάμετρος:Φ150, η αναλογία L/D:30:1, το υλικό είναι 38CrMoAlA, η σκληρότητα ≥ 800 και η εύθραυστη τάση ≤ βαθμός 2·

机筒:优质 化 结构钢38CrMoAlA, υλικό38CrMoAlA∆ιαχείριση ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης ∆ιαχείρισης

Βαρέλι:υψηλής ποιότητας δομικός χάλυβας νιτρίωσης 38CrMoAlA, υλικό 38CrMoAlA, επεξεργασία νιτρίωσης, σκληρότητα HV ≥ 900, εύθραυστη ≤ βαθμός 2·

驱动方式:交流电机+硬面减速箱 Οδηγός:ZHL国贸420/20:1

Τρόπος οδήγησης: κινητήρας εναλλασσόμενου ρεύματος + μειωτικός κινητήρας σκληρής ταχύτηταςZHL Guomao 420/20:1

Δύναμη οδήγησης:交流160kw

Δύναμη κίνησης: 160 kW

Πλαστική ικανότητα: περίπου400kg/ώρα·

Δυνατότητα πλαστικοποίησης: Περίπου 400 kg/ώρα

Καύσιμο: χρησιμοποιείται ∆καύτης, κάθε μηχανή εξόρυξης 7 βαθμίδων ελέγχου θερμοκρασίας, καύση ισχύος συνολικά 42kw

Τρόπος θέρμανσης:Θέρμανση από χυμένο αλουμίνιο, ρυθμισμός θερμοκρασίας σε κάθε έκτακτη, ισχύς θέρμανσης 42kw

∆ιαχείριση θερμοκρασίας: υιοθέτηση διαχωρισμού θερμοκρασίας·

Ελέγχος θερμοκρασίας: Μονουλικός έλεγχος θερμοκρασίας

τρόπος ψύξης: το τμήμα εισερχόμενου υλικού χρησιμοποιείται για ψύξη με νερό, τα υπόλοιπα τμήματα για αυτόματη ψύξη με αέρα·

Τρόπος ψύξης: Το τμήμα τροφοδοσίας είναι ψυγμένο με νερό, τα άλλα τμήματα είναι αυτόματο αέραψύξη:

2Συστήματα κεφαλής στύσης

1. 华玉专利技术单层储料

Τεχνολογία ευρεσιτεχνίας Huayu 1 στρώμα κυλίνδρου αποθήκευσης κεφαλή πετσέτα

2. 模头数量:1;

Αριθμός κεφαλιού:1

Γ. μέγιστη διάμετρος εξόδου: 600 mm·

Μέγιστη διάμετρος εξόδου εκτόξευσης:600 mm

Δ. τρόπος θέρμανσης: υιοθέτηση θερμοκύκλου θερμαντικού υλικού νάμι, 8 βαθμών ελέγχου θερμοκρασίας, συνολική ισχύς θερμαντικής ενέργειας 60 χιλιοβάτ.

Τρόπος θέρμανσης:Χρησιμοποιώντας δαχτυλίδι θέρμανσης από νανομονωτικό υλικό,8 βαθμούς ελέγχου θερμοκρασίας, συνολική ισχύς θέρμανσης 60 kw.

Ε. ρύθμιση θερμοκρασίας: ρύθμιση θερμοκρασίας μεμονωμένης ρύθμισης.

Ελέγχος θερμοκρασίας:Μονουλογικός έλεγχος θερμοκρασίας

1. 开合模装置 Σύστημα σύσφιξης

Α. Χρησιμοποιείται σύστημα διπλής οδικής γραμμής, διπλού πετρελαίου ρευστότητας ρευστότητας ρευστότητας ρευστότητας ρευστότητας ρευστότητας ρευστότητας ρευστότητας ρευστότητας·

Υιοθετεί δύο γραμμικό σιδηρόδρομο καθοδήγηση μετακινούμενο σύστημα πετσέτας, δύο κυλίνδρους πετρελαίου γρήγορο κλείσιμο καλούπι, τρεις κυλίνδρους πετρελαίου ισχυρή δομή κλειδώματος καλούπι, ισορροπημένη δύναμη, μικρή παραμόρφωση, γρήγορη και σταθερή μετακίνηση καλούπι;

Β. μέγεθος εντύπου (διάμετρος × ύψος): H1700mm × W1800mm

Μέγεθος πλάκας ((W*H): H1700mm × W1800mm

C. 模板间距:1100-2500mm

Απόσταση μεταξύ των πλακών: 1100-2500 mm

Δ. 模具最大尺寸 ((宽×高):1600mm×1600mm

Μέγιστο μέγεθος μούχλας ((W*H): 1600mm × 1600mm

Ε. Δυνατότητα σχήματος: 1250 mm

Δυνατότητα εκτύπωσης:

Δύναμη κλεισίματος:2000千牛

Δύναμη σύσφιξης:2000KN

4, μηχανή μηχανή πλαίσιο

Έχει λειτουργία ανύψωσης, οδήγηση με υδρατμική πίεση, μεγάλη πορεία ανύψωσης, προσαρμοσμένη στην αλλαγή του καλούπιου, χαμηλό κόστος παραγωγής.

Με λειτουργία ανύψωσης, που οδηγείται από υδραυλικό κινητήρα, μεγάλη κίνηση ανύψωσης, προσαρμόζεται στην αλλαγή του καλούπιου, μειώνει το κόστος παραγωγής.

5Υδραυλικό σύστημα

1. 液压系统采用伺服流量压力控制,配置日本 油研液压,具有动作快速,平稳,重复定位精确,使用寿命长,响应好等 χαρακτηριστικά·

Α. Το υδραυλικό σύστημα υιοθετεί έλεγχο πίεσης ροής από ελεγκτή, εξοπλισμένο με υδραυλική βαλβίδα Japan Yuken, η οποία έχει τα χαρακτηριστικά της γρήγορης και σταθερής δράσης, της ακριβούς επαναλαμβανόμενης τοποθέτησης,μακρά διάρκεια ζωής και καλή ανταπόκριση;

Β. Χρησιμοποίηση τοποθεσίας του συστήματος ορθογώνιου ελέγχου, σχεδιασμός διπλής κλειστής ταχύτητας, διαμόρφωση του MOOG100 σημείο ορθογώνιου ελεγκτή, υπηρεσία MOOG, ακριβέστερη παρακολούθηση της καμπύλης ελέγχου κ.λπ.

Β. Το σύστημα ελέγχου πάχους τοιχώματος υιοθετεί διπλό σχέδιο κλειστού κυκλώματος θέσης και ταχύτητας, εξοπλισμένο με ιαπωνικό πρωτότυπο ελεγκτή πάχους τοιχώματος 100 σημείων Moog και ελαστική βαλβίδα MOOG,και η παρακολούθηση καμπύλης ελέγχου είναι πιο ακριβής;

6Ηλεκτρικό σύστημα ελέγχου

1. Χρησιμοποιείται ηλεκτρικό σύστημα ελέγχουΣίμενσο.Ελεγχόμενο από PLC πρόγραμμα κίνησης ολόκληρης της μηχανής.Σίμενσο.ρευστόχρισμα οθόνη και οθόνη αφής για ολοκληρωμένη επικοινωνία μηχανής, ρύθμιση παραμέτρων, τροποποίηση και οθόνη οθόνης· κάθε τεχνική παράμετρος μπορεί να ρυθμιστεί και να τροποποιηθεί άμεσα, και έχει πιο τέλεια λειτουργία διάγνωσης βλάβης, χειρισμός οθόνης ευέλικτο, εύκολο.

Α. Το ηλεκτρικό σύστημα ελέγχου υιοθετεί τον PLC της Siemens για τον έλεγχο του προγράμματος δράσης ολόκληρης της μηχανής.τροποποίηση και προβολή σε οθόνη ολόκληρης της μηχανής· οι παράμετροι της διαδικασίας μπορούν να ρυθμιστούν και να τροποποιηθούν απευθείας, και έχει τέλεια λειτουργία διάγνωσης σφαλμάτων, και η λειτουργία της οθόνης είναι διαισθητική και βολική·

2. Χρησιμοποίηση συστήματος εξόρυξηςΣίμενσο.变频器合金钢硬面磨减速箱传动, έχει εξοικονόμηση ηλεκτρικού ρεύματος, σιωπή, σταθερή ταχύτητα στροφής στροφής, κλπ.

Β.Το σύστημα εκτόξευσης υιοθετεί τη μετάδοση μειωτή τροχιάς σιδηροτροχιάς σιδηρομετατροπέας συχνότητας σιδηρουργικού κράματος με σκληρά δόντια, η οποία έχει τα χαρακτηριστικά της εξοικονόμησης ενέργειας, αθόρυβα,σταθερή ταχύτητα βίδα εξόδου, κλπ.

C. σύστημα ελέγχου εφαρμόζει τις ακόλουθες λειτουργίες:

Το σύστημα ελέγχου εκτελεί τις ακόλουθες λειτουργίες:

έλεγχο της κίνησης του μηχανήματος σε πραγματικό χρόνο· έλεγχο της κίνησης του μηχανήματος σε πραγματικό χρόνο·

Ελέγχος πάχους τοιχώματος 100 σημείων τύπου· 100 σημείων ελέγχου πάχους τοιχώματος άξονα parison·

挤出电机平滑稳定的调速;Συνεπής και σταθερή ρύθμιση ταχύτητας του κινητήρα ακροβολίας

具有动作超时不到位报警;Ο συναγερμός με timeout δράσης δεν είναι στη θέση του.

Πολλαπλή επιλογή λειτουργίας, ικανοποιεί τις απαιτήσεις παραγωγής διαφορετικών κατασκευαστικών προϊόντων.

实时显示当前工步;Προβολή σε πραγματικό χρόνο των τρέχοντων βημάτων εργασίας·

实时显示故障信息,报警信息;Προβολή σε πραγματικό χρόνο των πληροφοριών ελαττώματος και των πληροφοριών συναγερμού·

循环动作前系统自动复位;Αυτόματο σύστημα επαναφοράς πριν από τη λειτουργία του κύκλου.

7 ηλεκτρική πίεση: σύμφωνα με τον πελάτη

Τετάρτη:

8 9 8. εξωσωματικό μέγεθος ((長×寬×高):9.5×5×6.8μ

Μέγεθος μηχανής (L*W*H): 9,5×5×6,8m

9. βάρος μηχανής: 50 ′′

Βάρος της μηχανής: 50 τόνους
